각 계층 별 프로토콜 역할

NIC

- 네트워크 장비와 LAN 사이의 통신을 준비

- 전송될 데이터를 병렬에서 직렬로 전환

- 빠른 전송을 위해서 데이터 코딩 및 압축

- Access Control 기능이 구현된 하드웨어와 펌웨어가 들어있다.

- 저장소인 하드웨어, 제어와 저장을 위한 펌웨어 존재

- 유선 무선 연결 지원

- 이더넷, 기가비트 이더넷, 광섬유, 토큰링

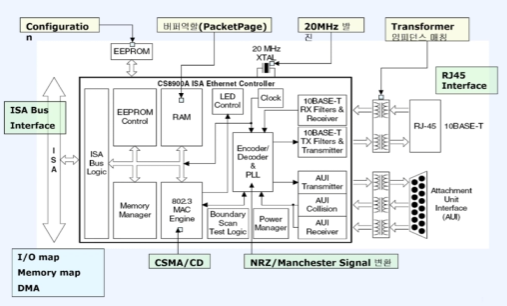

CS8900A 특징

- 10Mbps를 지원하는 이더넷 컨트롤러

- IEEE 802.3 기준을 따르고 Direct ISA-BUS 연결을 사용

- EEPROM을 제공하여 점퍼설정을 최소화한 설정이 가능



- EEPROM에는 MAC주소 읽는 것 가능

- CSMA/CD는 충돌처리를 담당

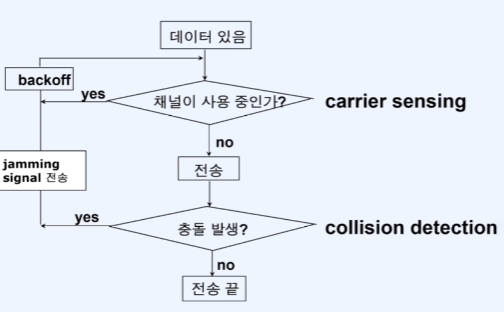

충돌처리 CSMA/CD 기본 알고리즘

- 일정시간을 기다리는 것에 따라서 알고리즘이 결정됨





이더넷 계층 구조

- LLC : 흐름제어와 오류 제어 담당

- MAC : CSMA/CD 접근 방법에 대한 동작을 담당한다

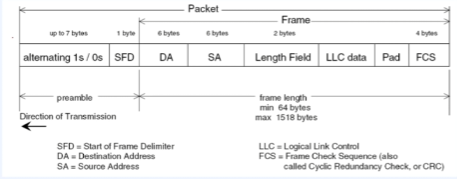

이더넷 프레임 포멧





- FCS에서는 CRC 체크섬으로 에러 확인



프레임의 길이

- data는 가변적으로 변한다.



---

칩의 레지스터

- PacketPage Pointer Prt를 통해서 접근

- 기본주소에 0x00A를 더해서 결정된다.

- 레지스터에 있는 데이터를 읽기 위해서는 이 PacketPage Pointer Port에 먼저 레지스터의 offset을 쓰고 나서 data port를 통해서 읽고 쓴다.



디바이스 드라이버

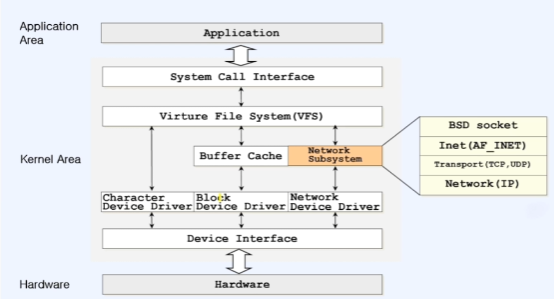

커널 부팅과 네트워크 디바이스 드라이버

- 커널 초기화

- 등록된 네트워크 디바이스 드라이버 확인

- cat /proc/net/dev

>> Receive, Transmit의 bytes packets, errs, drop fifo frame



ifconfig 명령

- 네트워크 디바이스를 활성화 하거나 비활성화

- ifconfig [interface] [ip] [netmask mask] [up | down]

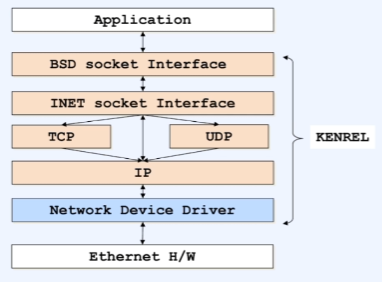

네트워크의 요소



인터페이스 이름

- lo, dummy0, eth0 과 같은 별칭

- lo는 루프백 어드레스



인터페이스 타입

- ethernet, isdn, adsl과 같은 형태

- ifconfig -a 명령시 Link encap 항목에서 확인



하드웨어 주소

- 이더넷 하드웨어 MAC 주소



네트워크 주소

- TCP/IP 에서 사용을 위한 IP주소



데이터 처리 능력

- 한 프레임을 전송할 수 있는 데이터 량을 MTU라고 하고, 패킷을 전송할 때 분할 기준

- 송신 시 네트워크 디바이스가 바쁠 때 시스템에 대기할 수 있는 큐의 크기는 txqueuelen으로 표시
